Оборудование

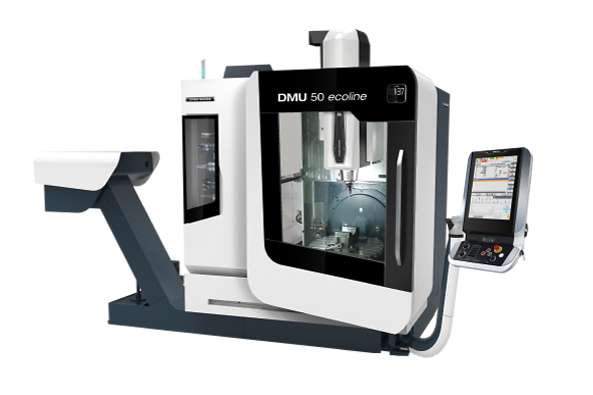

Фрезерный станок с ЧПУ для 5-осевой обработки:
DMU 50 ecoline

Размер рабочей зоны станка (ход по осям (X / Y / Z) - 500 / 450 / 400 мм
Диапазон скорости вращения шпинделя - 0..12000 об/мин
Мощность привода (40 / 100 % ED) - 13 / 9 кВт
Ускоренный ход по осям (X, Y, Z) - 24 м/мин
Скорость подачи по осям (X, Y, Z) - 24 м/мин
Число инструментов в инструментальном магазине - 16
Поверхность рабочего стола - Ø 630 × 500 мм
Нагрузка стола (суммарный вес) - 200 кг
Вес станка полный - 4,1 т

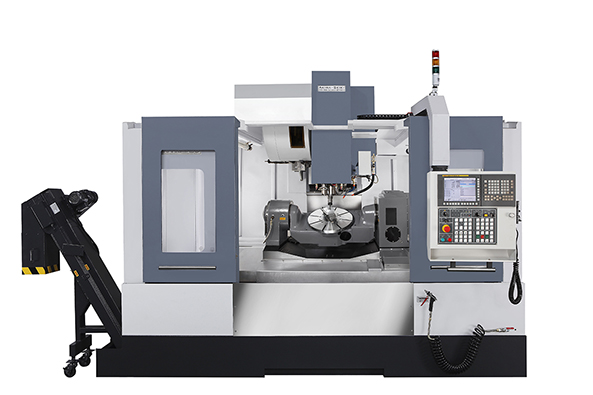

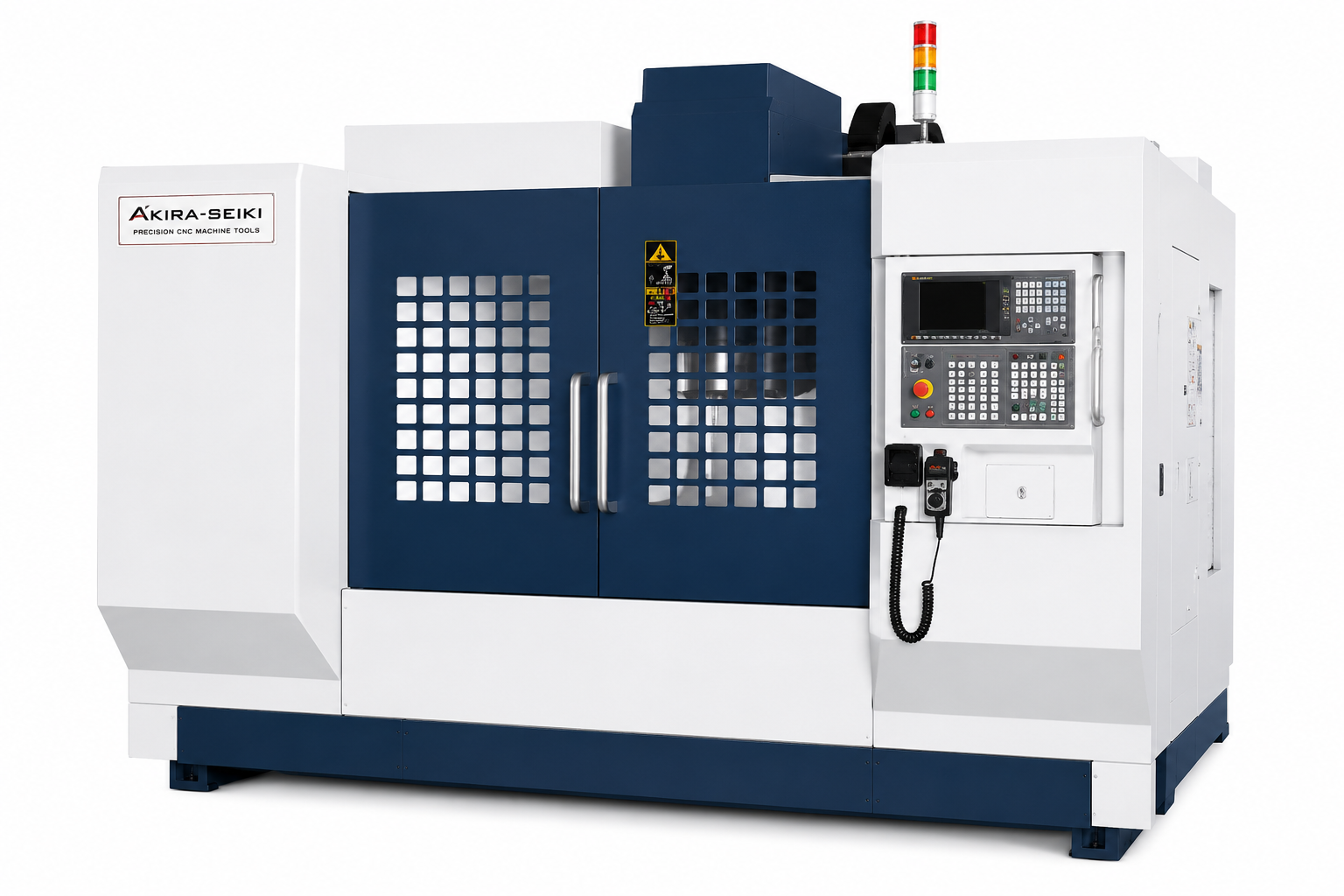

5-осевой фрезерный станок с ЧПУ Akira-Seiki 5AX-AC650

Параметры обработки
Макс. проворачиваемый диаметр над станиной 650 мм
Макс. высота обрабатываемой детали 350 мм
Ход по оси X 800 мм
Ход по оси Z 560 мм
Характеристики стола
Габариты Ø 500 мм
Макс. нагрузка на стол 200 кг
Т-образные пазы 8 × 14 × 45 (кол-во х мм)
Шпиндель
Конус шпинделя ВT40
Максимальная частота шпинделя 12000 об/мин
Мощность привода шпинделя (пост / 30 мин) 15 / 18.5 кВт
Крутящий момент (пост. / 30 мин) 63,7 / 78,7 Нм
Тип привода шпинделя ременный
Перемещение
Ход по оси Y 590 мм
Стол
Диаметр стола 500 мм
Подачи
Холостой ход по осям X/Y/Z 36 / 36 / 30 м/мин
Рабочая подача по осям X / Z 12 м/мин
Точностные характеристики
Позиционирование по оси X 0,01 мм
Позиционирование по оси Z 0,01 мм
Повторяемость по оси X ±0,003 мм
Повторяемость по оси Y ±0,003 мм
Повторяемость по оси Z ±0,003 мм
Точность
Позиционирование по оси Y 0,01 мм
Инструментальная система
Емкость магазина инструментов 28 шт
Тип магазина инструментов с манипулятором
Макс. вес инструмента 7 кг
Общие параметры
Габариты станка 3 400 × 2 700 мм
Масса станка 9000 кг
Система ЧПУ Fanuc 0i MF

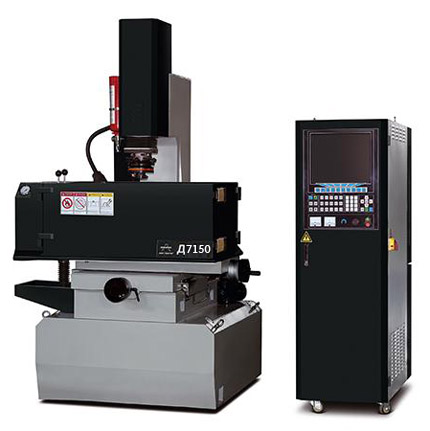

Электроэрозионный копировально-прошивной станок Д7150 80ZNC

Размер ванны (Д х Ш х В), мм : 1350 х 800 х 530

Перемещения по осям X / Y / Z, мм : 500 / 400 / 420

Максимальный вес электрода, кг : 100

Максимальный вес заготовки, кг : 1000

Заправка СОЖ, л : 780

Вес станка, кг : 1900

Размеры станка (Д х Ш х В), мм : 1600 х 1700 х 2100

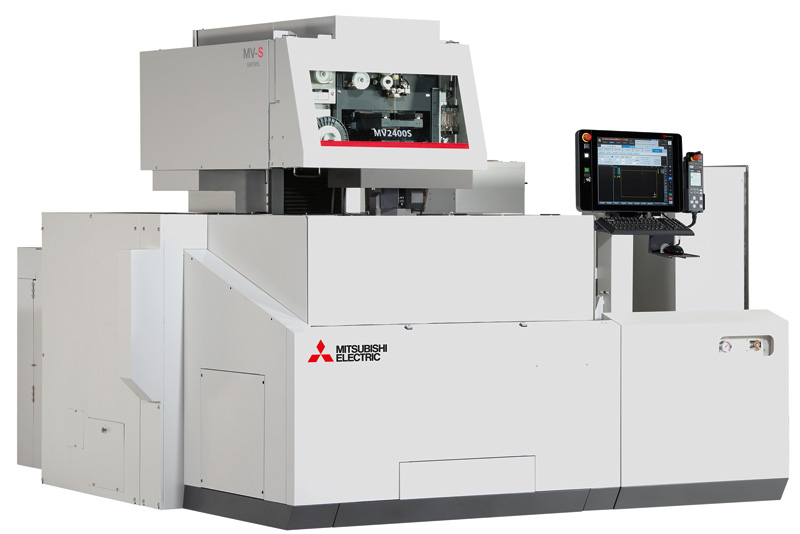

Проволочно-вырезной электроэрозионный станок Mitsubishi MV2400S

Макс. размер заготовки - 1050x820x305 мм
Макс. вес заготовки - 1500 кг
Размер стола - 840x560 мм
Конструкция стола - П-образный, секционный
Перемещения по осям (X/Y/Z)- 600x400x305 мм
Перемещения по осям (U/V) - 150x150 мм
Угол наклона проволоки / высота детали15°/ 260 мм, 30°/110 мм
Максимальный угол прецизионного конического реза 45°
Наилучшая шероховатость Ra 0,25–0,30 мкм
Точность, достигаемая на детали ±0,0025 мм
Диаметр проволоки 0,1–0,3 мм
Вес катушки с проволокой10 (16–25/50 – опция) кг
Устройство автоматической заправки и рубщик проволоки стандарт
Минимальное отверстие для автозаправки 0,5 мм
Диэлектрик - деонизированная вода
Генератор импульсов - антиэлектролизный WMV с полностью цифровым управлением
Максимальный рабочий ток 50 А
Система управления MITSUBISHI M800 D-CUBES
Объем бака диэлектрика 860 л
Степень фильтрации рабочей жидкости 3–5 мкм
Количество фильтров2 (4)
Объем баллона для ионнообменной смолы 10 л
Компрессорная система охлаждения диэлектрика стандарт
Полная подключаемая электрическая мощность 13,5 кВА (3 фазы, 400±10% В)
Активная потребляемая электрическая мощность/ в режиме «сна» 6,0/0,125 кВт
Давление сжатого воздуха 0,5–0,7 МПа
Макс. расход сжатого воздуха 75 лит/мин
Общий вес станка 3500 кг
Габаритные размеры установки 2687x3030x2150

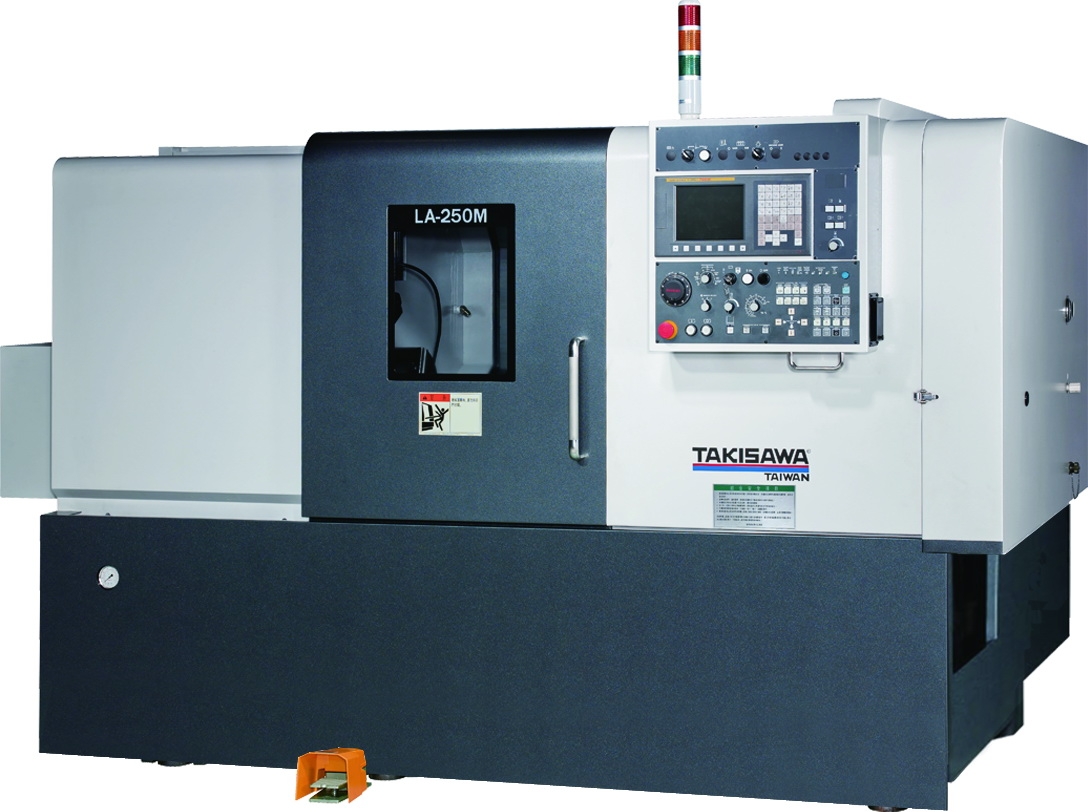

Токарно-фрезерный обрабатывающий центр TAKISAWA LA-250M

ХАРАКТЕРИСТИКИ :   Система ЧПУ FANUC
ОСНОВНЫЕ РАЗМЕРЫ ОБРАБОТКИ
Максимальный устанавливаемый диаметр, мм 580
Максимальный диаметр обработки, мм 460
Максимальная обрабатываемая длина, мм 734
ОСНОВНОЙ ШПИНДЕЛЬ
Фланец шпинделя А2-8
Диаметр патрона, мм 10"
Отверстие в шпинделе, мм 86
Частота вращения шпинделя, об/мин 3000 (3500)
Мощность шпинделя (пост./30 мин), кВт 15/18,5
Диаметр прутка, мм 78
Диаметр подшипника, мм 120
ЗАДНЯЯ БАБКА
Перемещение, мм 790
Диаметр пиноли, мм 110
Ход пиноли, мм 150
Конус MT5
ПЕРЕМЕЩЕНИЯ:  Z-ось, мм 800  /   X-ось, мм 255
ПОДАЧИ
Скорость холостого хода Z-оси, м/мин 20
Скорость холостого хода Х-оси, м/мин 16
ТОЧНОСТЬ
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструмента приводной головки 12
Сечение державки, мм 25×25
Сечение державки осевого инструмента, мм 40
Сечение державки приводного инструмента , мм 20
Мощность приводной головки, кВт 3,7/5,5
ОБЩИЕ ДАННЫЕ
Размеры в плане, м 2,8×1,8
Высота, м 1,8
Вес, кг 6300
ОСНОВНЫЕ ПАРАМЕТРЫ
Наличие ЧПУ да
Расположение шпинделя Горизонтальный
Мощность шпинделя, кВт 15/18,5
ОСНОВНЫЕ РАЗМЕРЫ ОБРАБОТКИ
Максимальный обрабатываемый диаметр, мм 460
Максимальная обрабатываемая длина, мм 734
Макс. Ø обработки, мм 460
Макс. длина обработки, мм 734
Макс. Ø прутка, мм 78

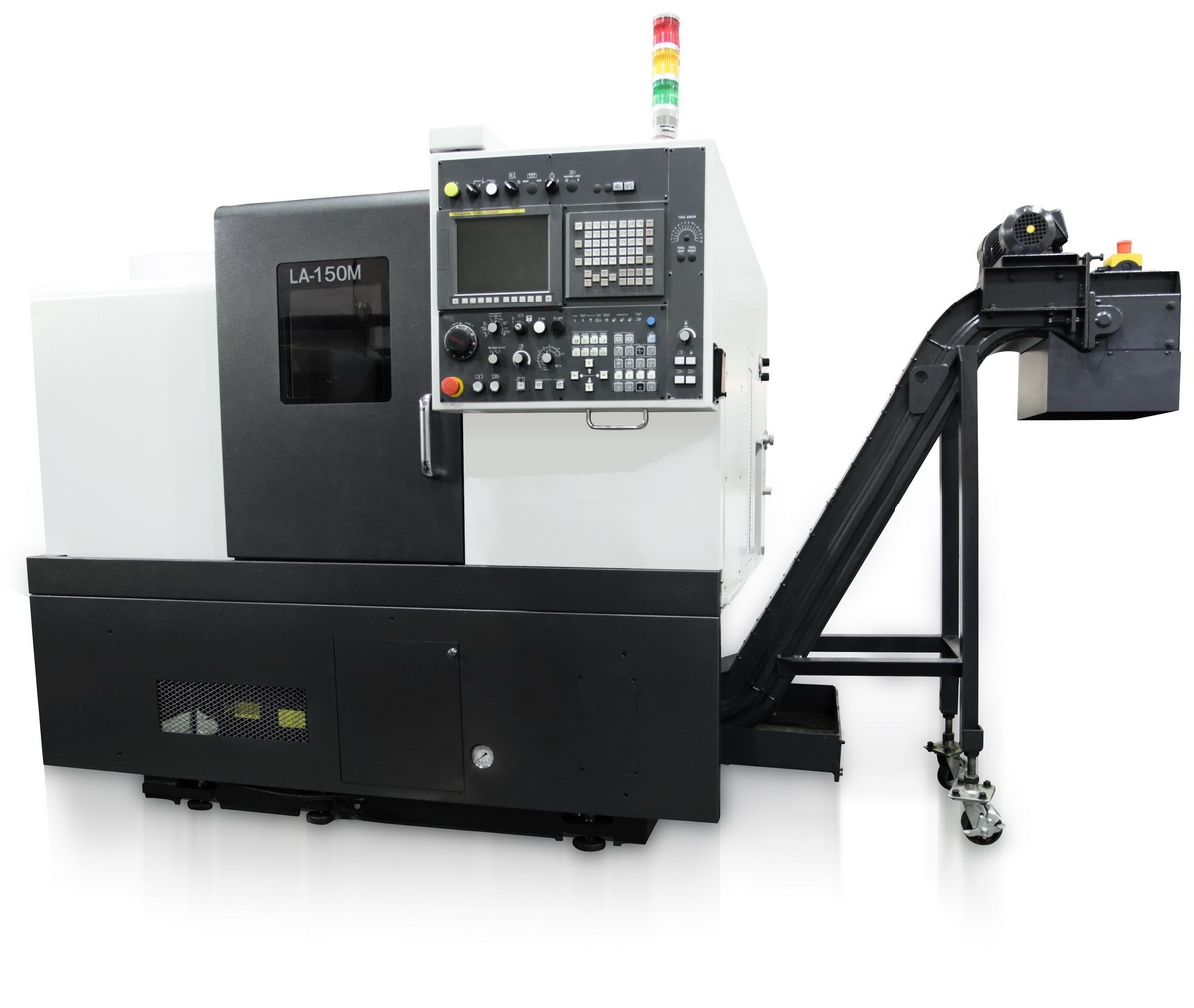

Токарно-фрезерный обрабатывающий центр TAKISAWA LA-150M

ХАРАКТЕРИСТИКИ:  Система ЧПУ FANUC
ОСНОВНЫЕ РАЗМЕРЫ ОБРАБОТКИ
Максимальный устанавливаемый диаметр, мм 470
Максимальный диаметр обработки, мм 250
Максимальная обрабатываемая длина, мм 283
ОСНОВНОЙ ШПИНДЕЛЬ
Фланец шпинделя А2-6
Диаметр патрона, мм 8"
Отверстие в шпинделе, мм 63
Частота вращения шпинделя, об/мин 4000
Мощность шпинделя (пост./30 мин), кВт 7,5/11
Диаметр прутка, мм 52
Диаметр подшипника, мм 100
ЗАДНЯЯ БАБКА
Перемещение, мм 475
Диаметр пиноли, мм 75
Ход пиноли, мм 100
Конус MT4
ПЕРЕМЕЩЕНИЯ:  Z-ось, мм 375 /   X-ось, мм 175
ПОДАЧИ
Скорость холостого хода Z-оси, м/мин 24
Скорость холостого хода Х-оси, м/мин 24
ТОЧНОСТЬ
Точность позиционирования, мм ±0,005
Точность повторяемости, мм ±0,003
РЕВОЛЬВЕРНАЯ ГОЛОВКА
Количество инструмента приводной головки 12
Сечение державки, мм 20×20
Сечение державки осевого инструмента, мм 25
Сечение державки приводного инструмента , мм 13
Мощность приводной головки, кВт 2,2/3,7(3,7/5,5)
ОБЩИЕ ДАННЫЕ
Размеры в плане, м 2,3×1,76
Высота, м 1,93
Вес, кг 3600
ОСНОВНЫЕ ПАРАМЕТРЫ
Наличие ЧПУ да
Мощность шпинделя, кВт 7,5/11
ОСНОВНЫЕ РАЗМЕРЫ ОБРАБОТКИ
Максимальный обрабатываемый диаметр, мм 250
Максимальная обрабатываемая длина, мм 283
Макс. Ø обработки, мм 250
Макс. длина обработки, мм 283
Макс. Ø прутка, мм 52

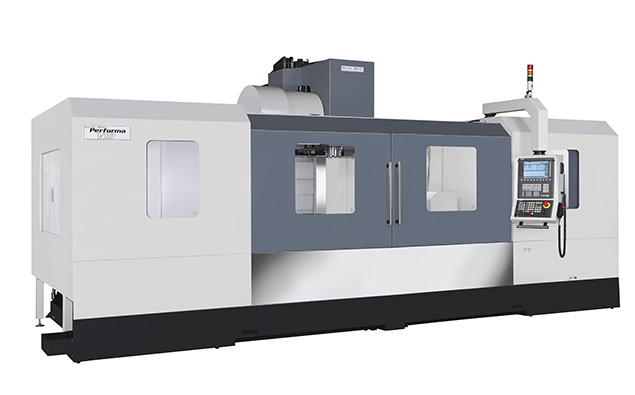

  Фрезерный станок с ЧПУ V5.5XP

Технические характеристики:
Ширина стола, мм 600
Максимальная нагрузка на стол, кг 5300
Т-образные пазы (Кол-во х Ширина, мм х Расстояние м/у, мм) 5×18×100
Ход по оси X, мм 1350
Ход по оси Y, мм 640
Ход по оси Z, мм 660
Расстояние от колонны до центра шпинделя, мм 670
Расстояние от торца шпинделя до поверхности стола, мм 100-760
Инструментальный конус BT
Конус шпинделя ВТ-40
Максимальная частота вращения шпинделя, об/мин 11000
Мощность шпинделя, кВт 15
Максимальная мощность шпинделя, кВт 18.5
Подача по оси X, м/мин 33
Подача по оси Y, м/мин 33
Подача по оси Z, м/мин 25
Скорость рабочей подачи, м/мин 12
Ёмкость магазина инструментов, шт 24 (28)
Максимальный диаметр инструмента, мм 90
Максимальная длина инструмента, мм 250
Максимальный вес инструмента, кг 8
Ёмкость бака СОЖ, л 400
Потребляемая мощность, кВт 30
Габаритные размеры, мм 4270×2500
Масса, кг 8410

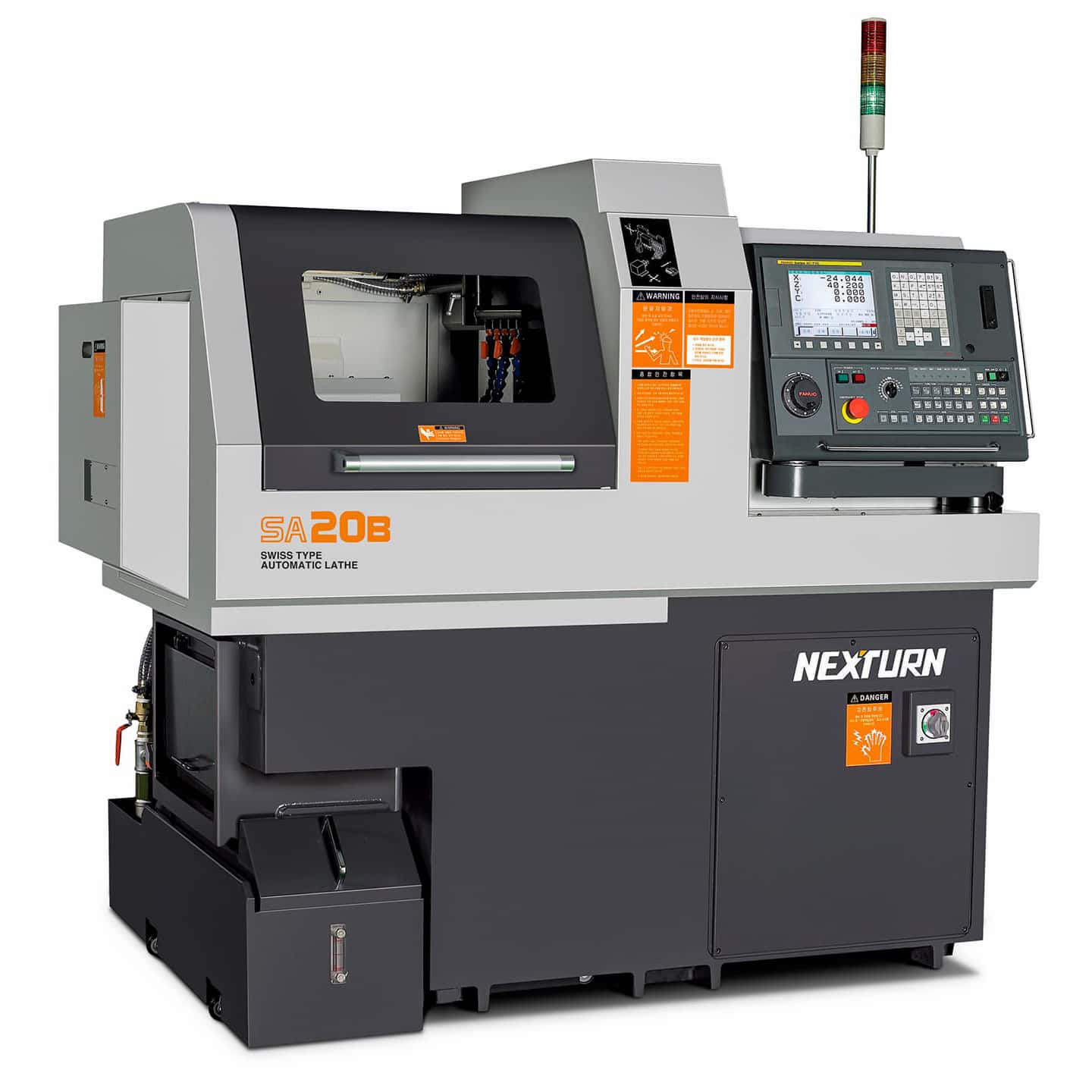

NEXTURN SA20B   Автомат продольного точения.

Технические характеристики:

Макс. длина обработки, мм: 210
Частота вращения гл. шпинделя, об/мин: 8000
Макс. диаметр прутка, мм: 20
Скорость прив. инструментов, об/мин: 6000
Мощность главного шпинделя, кВт: 2,2/3,7

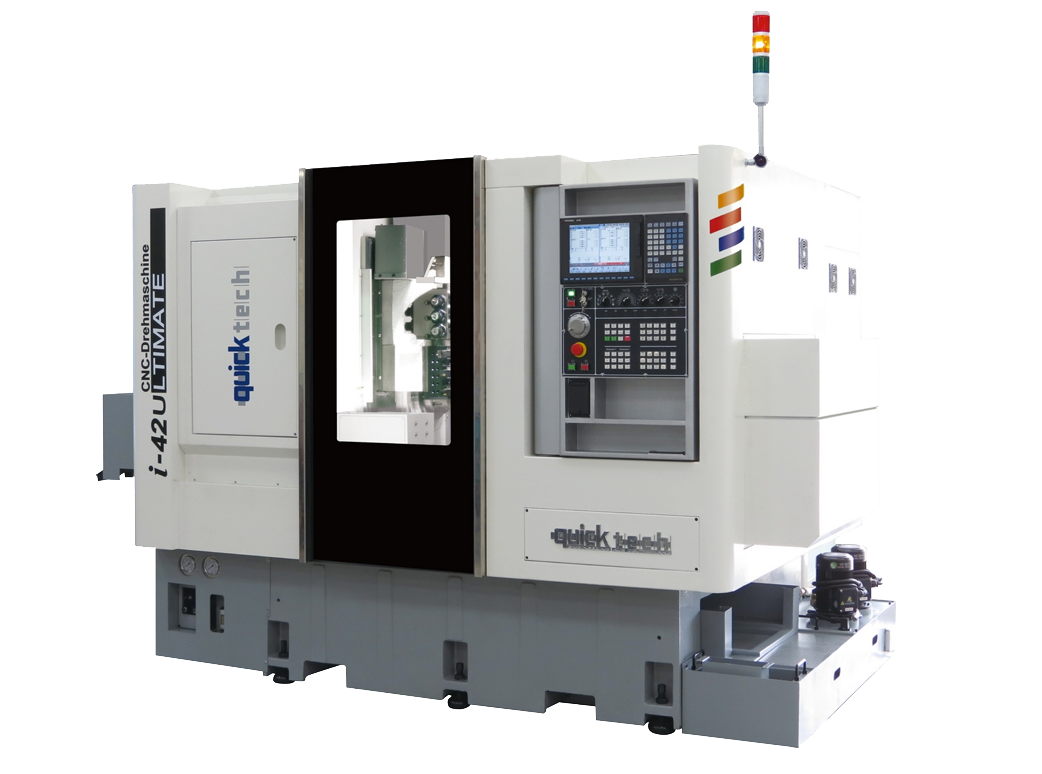

QuickTech i-42 Ultimate 2B.

8-осевой многофункциональный токарный обрабатывающий центр с ЧПУ.

Технические характеристики:

Шпиндель

Макс. диаметр прутка – 42 мм
Макс. длина обработки – 250 мм
Макс. частота вращения – 6000 об/мин

Противошпиндель

Макс. диаметр прутка – 42 мм
Макс. длина обработки – 100 мм
Макс. частота вращения – 6000 об/мин

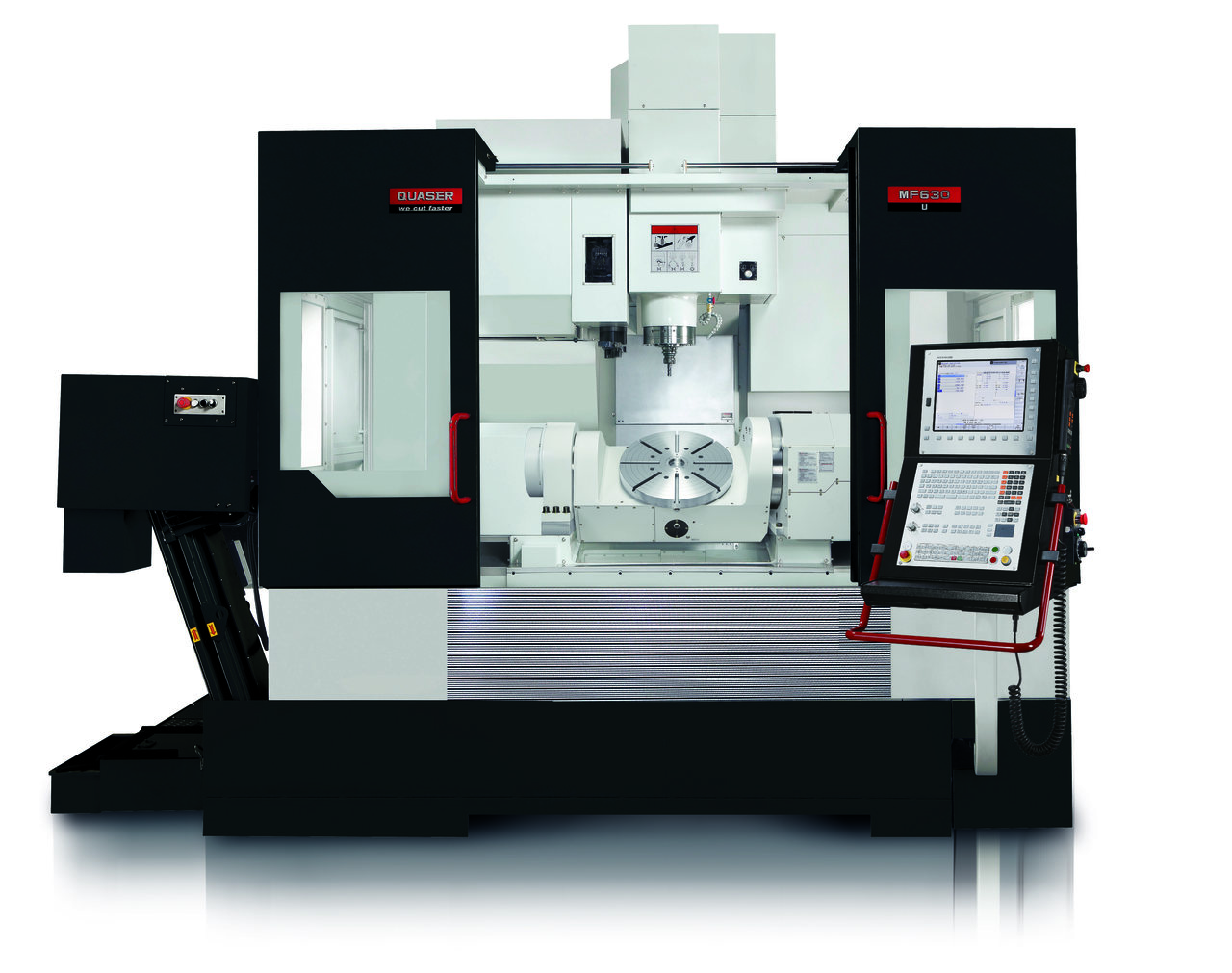

QUASER MF630C/12C 5-осевой станок

Технические характеристики


Перемещение по оси Х, мм 800
Перемещение по оси У, мм 700
Перемещение по оси Z, мм 610
A: + 30 ° ~ -120 °
С: 360 ° (непрерывно)

Макс. скорость вращения шпинделя – 12000 об/мин
Поддон Ø630 х 300 мм
Скорость подачи
Быстрый X / Y / Z: 32 / 32 / 16 m/min
A / C: 11.1 / 16.6 min-1
Ускорение 3 / 3 / 2 m/s2
Размер шарика винт Ø45

Прочее
Габариты, мм 3705х2530
Вес, кг 8750

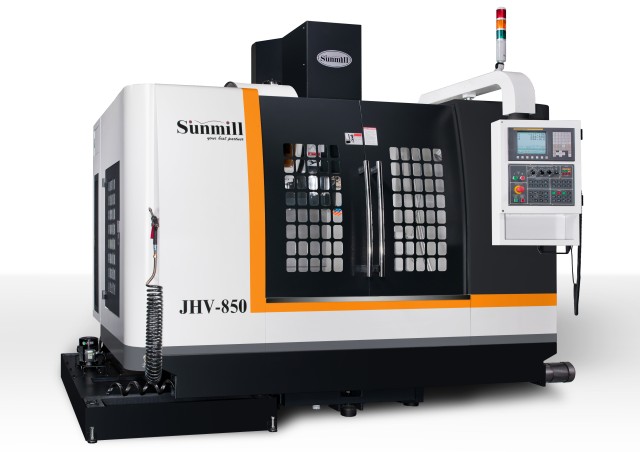

Sunmill JHV-850 вертикальный обрабатывающий центр с ЧПУ

Технические характеристики


Перемещение по оси Х, мм 850
Перемещение по оси У, мм 550
Перемещение по оси Z, мм 580
Расстояние от шпинделя до поверхности стола, мм 120-700

Стол
Размер стола, мм 1020х550
Макс нагрузка, кг 600
Т-паз, тип 18х4х125

Шпиндель
Конус шпинделя, тип ВТ-40
Скорость шпинделя, об/мин 8000/ 10000
Тип привода, тип ременной
Мощность привода шпинделя, kW 5.5/7.5

Скорости
Быстрое перемещение по Х, У, м/мин 30
Быстрое перемещение по Z, м/мин 20
Скорость подачи, мм/мин 1-15000
Привод на осях /X, Y, X/, kW 1.8/1.8/2.5

Инструментальный магазин
Инструментов в магазине, шт. 16 (ст) 20/24
Макс диаметр инструмента, мм 100
Макс длина инструмента, мм 250
Макс вес инструмента, кг 7

Прочее
Мощность, кВт 20
Габариты, мм 2940х2390х2350
Вес, кг 6200

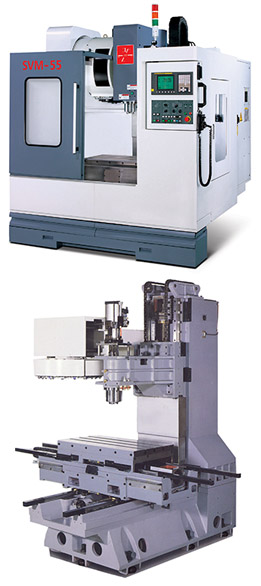

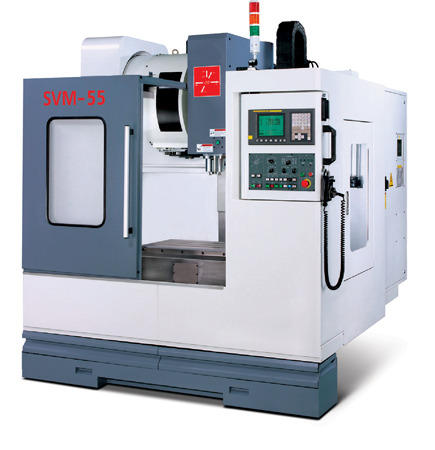

Lilian SVM-55

Фрезерный вертикальный обрабатывающий центр, 5-осевой станок.

Размер рабочего стола мм  600 x 320
Размер T-образного паза мм 14 x 3 x 100
Перемещение по осям X / Y / Z мм  550 / 410 / 460
Позиционирование мм 0,005 / 300
Повторяемость мм ± 0,003
Мощность приводов по осям X / Y / Z кВт β8 1,5 / 1,5 / β12 2,0
Скорость быстрых подач м/мин 36 x 36 x 36
Скорость рабочих подач м/мин 10
Тип шпинделя Ременной привод BT-40
Внешний диаметр подшипника шпинделя мм 120
Мощность привода шпинделя кВт 5,5/7,5
Скорость вращения шпинделя об/мин 8000
Расстояние от торца шпинделя до поверхности стола мм 127–587
Автоматическая система смены инструмента Тип «зонтик», кол-во позиций 12
Время смены инструмента (И-И) с 1,3
Максимальный диаметр смежного инструмента мм 80
Максимальный вес инструмента кг 6
ШВП по осям X, Y, Z мм Hiwin C3 E300 ~ 0,008
Размер ШВП по осям X, Y, Z Диаметр, мм x шаг 40 x 12
Направляющие качения по осям X, Y мм AMT (Тайвань) 20
Направляющие качения по оси Z мм AMT (Тайвань) 25
Мощность привода насоса СОЖ кВт 1/2
Требование к сжатому воздуху кг/см2 6
Максимальный вес заготовки кг 300
Вес станка Нетто кг 3000
Размер станка мм 1820 x 2320 x 2700
Общее энергопотребление кВт 15

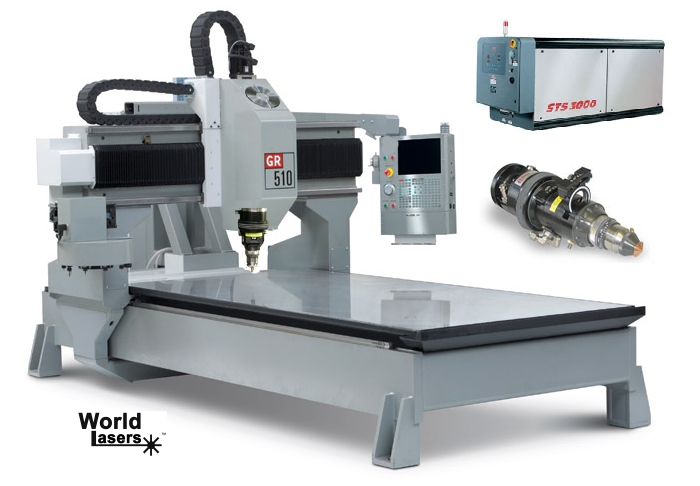

Haas GR-510

Размеры:
X 3073
Y 1549
Z 279

Характеристики:
Размер конуса ISO 40
Макс. крутящий момент 23 Нм (4600 об/мин)
Ускоренные перемещения
по X 20,3 м/мин
Ускоренные перемещения
по Y 53,3 м/мин
Ускоренные перемещения
по Z 27,9 м/мин
Макс. скорость подачи 20,3 м/мин
Точность позиционирования ±0,05 мм
Вес станка 6804 кг

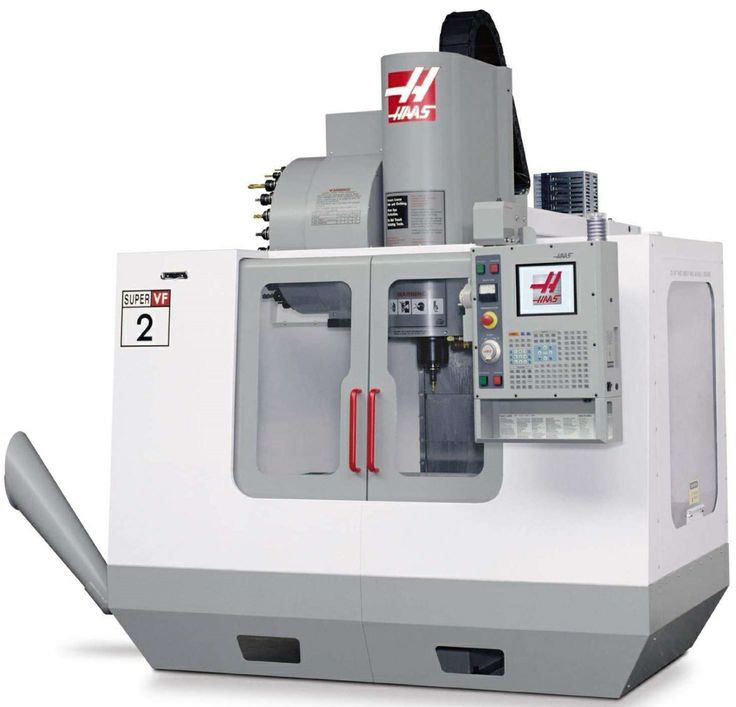

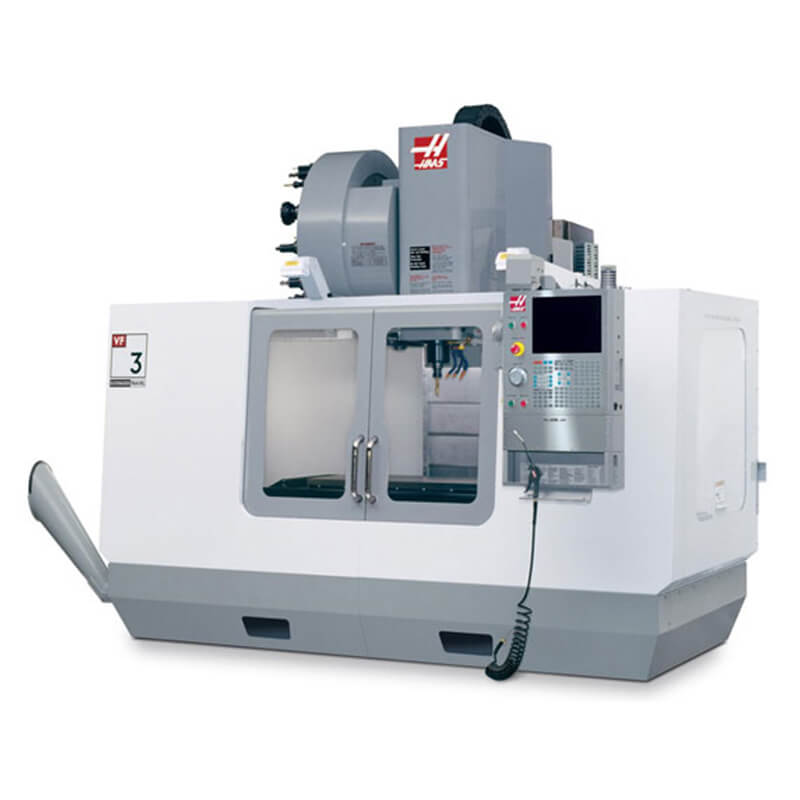

Haas VF-2  (Вертикально-фрезерный обрабатывающий центр)

Перемещение по осям:
X – 762 мм.
Y – 406 мм.
Z – 508 мм.
Рабочий стол – 914х356 мм.
Макс. скорость вращения шпинделя – 7500 об/мин.
Макс. мощность шпинделя – 15 кВт.
Точность позиционирования – +/- 0,005 мм.
Повторяемость – +/- 0,0025 мм.

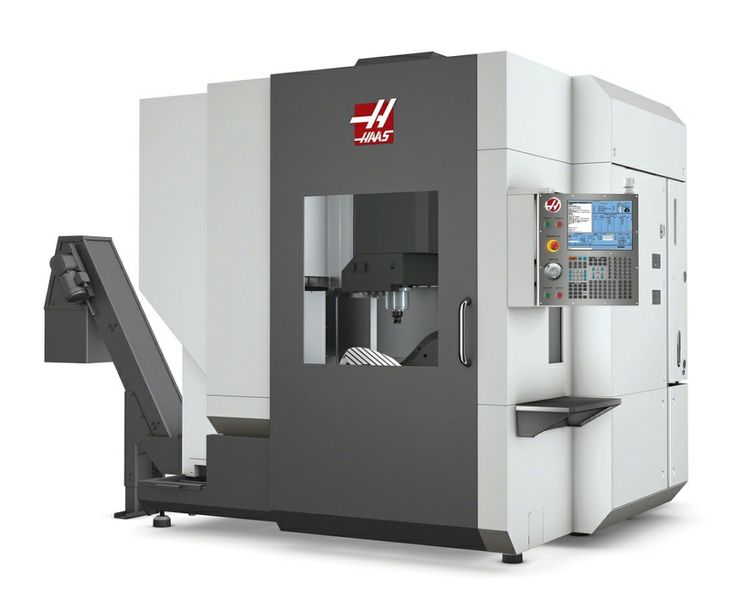

Haas UMC- 750, 5-осевой станок  (Вертикально-фрезерный обрабатывающий центр)

Перемещение по осям:
X – 762 мм.
Y – 508 мм.
Z – 508 мм.
Рабочий стол – 630х500 мм.
Макс. скорость вращения шпинделя – 12000 об/мин.
Макс. мощность шпинделя – 22,4 кВт.
Точность позиционирования – +/- 0,005 мм.
Повторяемость – +/- 0,0025 мм.




Haas VF-3 (Вертикально-фрезерный обрабатывающий центр)

Перемещение по осям:
X – 1016 мм.
Y – 508 мм.
Z – 635 мм.
Рабочий стол – 1219х457 мм.
Макс. скорость вращения шпинделя – 7500 об/мин.
Макс. мощность шпинделя – 15 кВт.
Точность позиционирования – +/- 0,005 мм.
Повторяемость – +/- 0,0025 мм.




Haas MiniMill (Вертикально-фрезерный обрабатывающий центр)

Перемещение по осям:
X – 406 мм.
Y – 305 мм.
Z – 254 мм.
Рабочий стол – 730х305 мм.
Макс. скорость вращения шпинделя – 6000 об/мин.
Макс. мощность шпинделя – 5,6 кВт.
Точность позиционирования – +/- 0,005 мм.
Повторяемость – +/- 0,0025 мм.

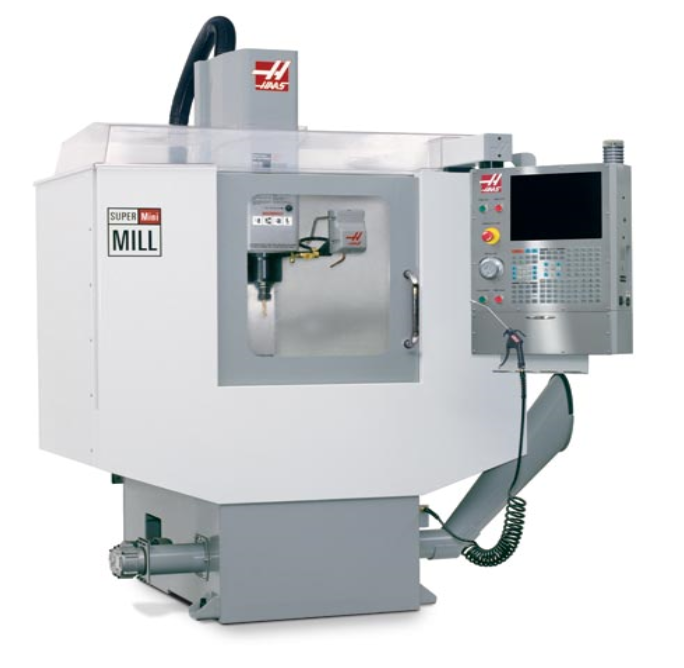

Haas Super MiniMill (Вертикально-фрезерный обрабатывающий центр)

Перемещение по осям:
X – 406 мм.
Y – 305 мм.
Z – 254 мм.
Рабочий стол – 730х305 мм.
Макс. скорость вращения шпинделя – 10000 об/мин.
Макс. мощность шпинделя – 11,2 кВт.
Точность позиционирования – +/- 0,005 мм.
Повторяемость – +/- 0,0025 мм.

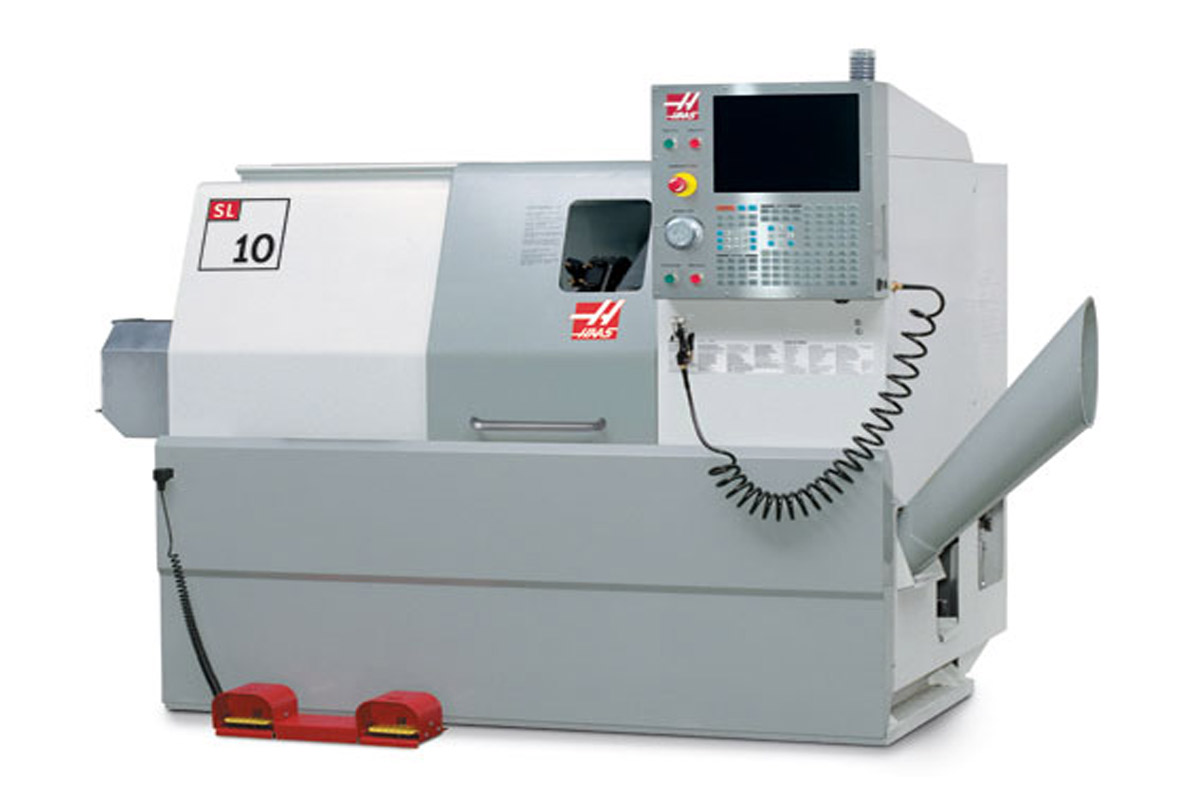

Haas SL-10 (Токарный станок)

Макс. устанавливаемый диаметр – 413 мм.
Расстояние между центров – 419 мм.
Макс. диаметр обрабатываемого прутка – 44 мм.
Макс. диаметр обработки – 279 мм.
Макс. длина обработки – 356 мм.
Макс. скорость вращения шпинделя – 6000 об/мин.
Макс. мощность шпинделя – 11,2 кВт.
Перемещение по оси X – 159 мм.
Перемещение по оси Y – 356 мм.
Точность позиционирования – +/- 0,005 мм.
Повторяемость – +/- 0,0025 мм.

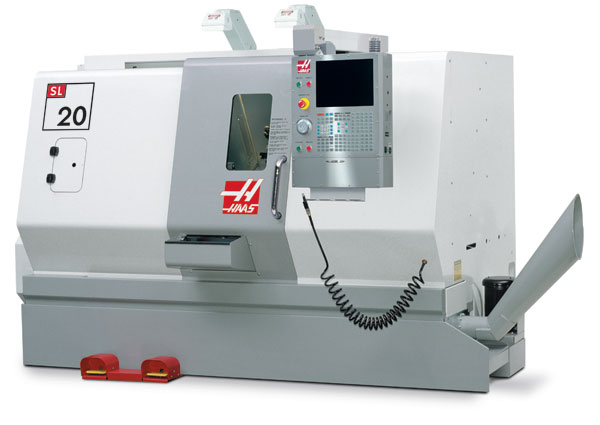

Haas SL-20 (Токарный станок)

Макс. устанавливаемый диаметр – 584 мм.
Расстояние между центров – 610 мм.
Макс. диаметр обрабатываемого прутка – 51 мм.
Макс. диаметр обработки – 254 мм.
Макс. длина обработки – 508 мм.
Макс. скорость вращения шпинделя – 4000/7000 об/мин.
Макс. мощность шпинделя – 15 кВт.
Перемещение по оси X – 215 мм.
Перемещение по оси Y – 508 мм.
Точность позиционирования – +/- 0,005 мм.
Повторяемость – +/- 0,0025 мм.




Akira Seiki V3.  Вертикальный фрезерный центр с ЧПУ

Перемещение по осям:
X – 815 мм.
Y – 540 мм.
Z – 560 мм.
Рабочий стол – 950х480 мм.
Макс. скорость вращения шпинделя – 9000 об/мин.
Макс. мощность шпинделя – 25 кВт.
